产品简介

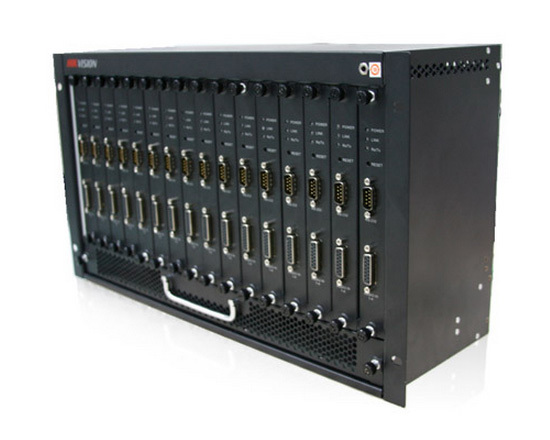

DS-6600HF-JX机架式视频编码器产品硬件结构设计上参考ATCA(Advanced Telecommunications Computing Architecture 高级电信计算架构)标准，支持视频信号编码、数据集中存储管理、网络实时预览，为集各种网络功能、用户和权限管理、设备维护功能等于一体的电信级机架式视音频编码器。
订货型号：
DS-6604HF-JX、DS-6608HF-JX、DS-6612HF-JX、DS-6616HF-JX、
DS-6620HF-JX、DS-6624HF-JX、DS-6628HF-JX、DS-6632HF-JX、
DS-6636HF-JX、DS-6640HF-JX、DS-6644HF-JX、DS-6648HF-JX、
DS-6652HF-JX、DS-6656HF-JX、DS-6660HF-JX、DS-6664HF-JX
66式机架式视频服务器配件：
视音频输入板：DS-6604HF-B
机箱、电源、其他基本件：DS-6664
功能特性：
硬件结构
• 标准机架式设计，运营级ATCA机箱系统；
• 采用插拔式模块化设计，可根据需求灵活扩展；
• 支持双电源冗余（选配），确保系统运行稳定可靠。
视频编码
• 采用H.264视频压缩标准；
• 支持复合流和视频流编码，复合流编码时音频和视频严格同步；
• 支持双码流技术；
• 每块视音频输入板支持4路4CIF编码，满配最大支持64路4CIF编码。
网络功能
• 每个视音频输入板支持1个10/100Mbps自适应以太网口；
• 支持TCP/IP协议簇，支持TCP、UDP、RTP、PPPoE、DHCP、DNS、DDNS、NTP、SADP、NFS、Iscsi、SNMP等多种网络协议。
其他功能
• 视音频输入板支持一键恢复默认配置
• 完备的用户权限管理，权限可细化到通道。
|
业务配置
|
|
主机箱系统
|
机箱、电源适配器等
|
|
视音频输入板
|
最大支持16块
|
|
|
视音频输入（DS-6604HF-B单板）
|
|
模拟视频输入
|
4路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）
|
|
音频输入
|
4路，DB15接口（2.0Vp-p，阻抗：1kΩ）
|
|
|
视音频输出（DS-6604HF-B单板）
|
|
音频输出
|
1路，3.5mm音频接口（线性电平，阻抗：600Ω）
|
|
|
视音频编码参数
|
|
视频编码分辨率
|
4CIF/2CIF/CIF/QCIF
|
|
视频码率
|
32Kbps-2048Kbps，可自定义，最大3072Kbps
|
|
视频帧率
|
PAL:1/16—25帧/秒，NTSC:1/16—30帧/秒
|
|
音频压缩标准
|
G.711
|
|
音频码率
|
64kbps
|
|
视频压缩标准
|
H.264
|
|
码流类型
|
复合流/视频流
|
|
双码流
|
支持
|
|
|
网络
|
|
网络协议
|
支持TCP/IP、UDP、IPv4、IPv6；
支持HTTP 、RTP、RTSP、NFS、ISCSI、DHCP、NTP、
SMTP、SNMPv1、SNMPv2c、SNMPv3、UPNP、SADP、
PPPoE 、DNS、FTP；
支持IP Server、Dyndns、PeanutHull 、NO-IP；
支持PSIA、ONVIF、HIK CGI等网络协议，支持Genetec平台协议
|
|
网络硬盘
|
最大支持8个NAS盘 （单个NAS盘最大4TB），最大支持1个ISCSI盘（最大4TB）
|
|
|
外部接口（DS-6604HF-B单板）
|
|
语音对讲输入
|
1路，3.5mm音频接口（2.0Vp-p，阻抗：1KΩ）
|
|
网络接口
|
1个，RJ45 10M/100M自适应以太网口
|
|
串行接口
|
1个，标准RS-485串行接口；
1个，标准RS-232串行接口
|
|
报警输入
|
4路
|
|
报警输出
|
1路
|
|
|
其他
|
|
电源
|
AC220V，47--63 HZ
|
|
功耗（满配）
|
≤100W
|
|
工作温度
|
-10℃--＋55℃
|
|
工作湿度
|
10％--90％
|
|
机箱
|
19英寸标准6U机箱
|
|
尺寸
|
441mm(宽)×167mm(深)×266mm(高)
|
|
重量（满配）
|
≤25kg
|
|
